E-Rail M

Alaşım:

EN AW 6063 Alüminyum

Yerleşim:

Dikey / Yatay

Montaj:

Üstten

Çatı:

Membran Çatı

Uzunluk:

Değişebilir Boy

Kurulum Kolaylığı

Dünya Çapında Tedarik Hizmeti

Eurocode Dizayn Kriteri

12 Yıl Garanti

Maliyet-Etkin Çözüm

CE ISO-9001 Sertifikası

5 ADIMDA KOLAY KURULUM

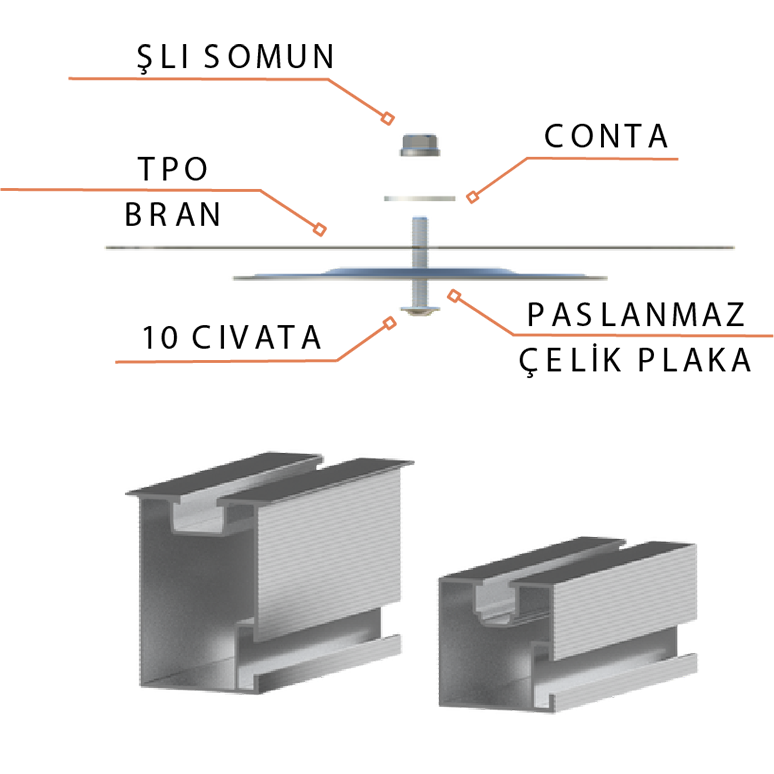

1. PLAKANIN MONTAJLANMASI

Paslanmaz çelik plaka 6 Membran Vidası ile montajlanır.

2. MEMBRAN PARÇASININ MONTAJI

Membran parçası önceden monte edilmiş çelik plakaya monte edilir. Bir ısı tabancası ve silindir yardımıyla mevcut membrana yapıştırılır.

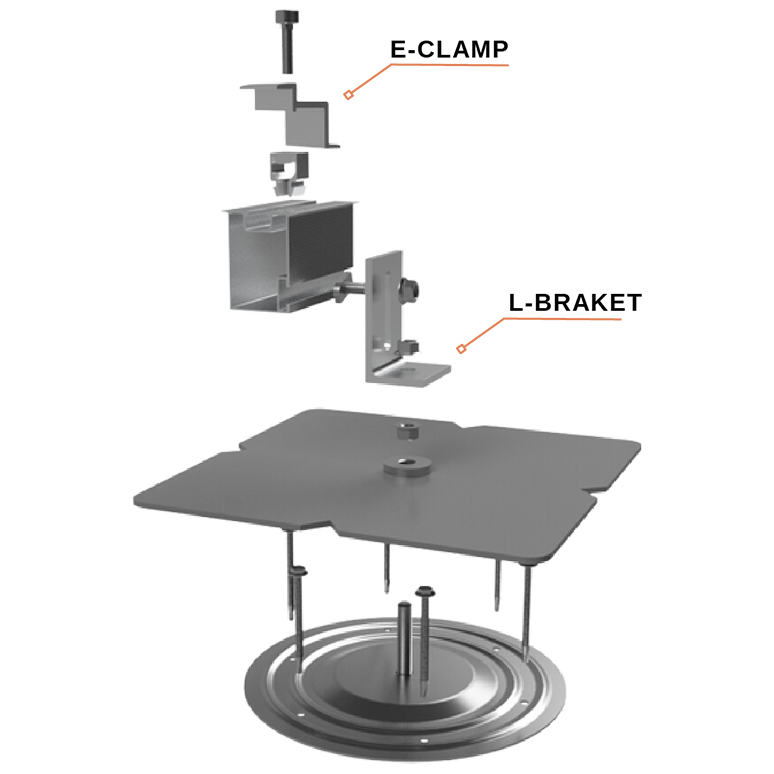

3. L-BRAKET & RAY PROFİLİ MONTAJI

L-Braket flanşlı somun ile çubuğa monte edilir, T-Cıvata ve Flanşlı Somun L-Brakete monte edilir. Ray profili, L-Brakete sabitlenmiş T-Cıvata ile monte edilir.

4. SOMUN ve KLEMP MONTAJI

Önceden birleştirilmiş Klemp Seti, M8 Cıvata ile ray profiline montajlanır.

5. FV PANEL YERLEŞİMİ

Önceden monte edilmiş kelepçe seti, panel üreticisi tarafından önerilen noktadan uygun tork değerlerinde sıkılır.
